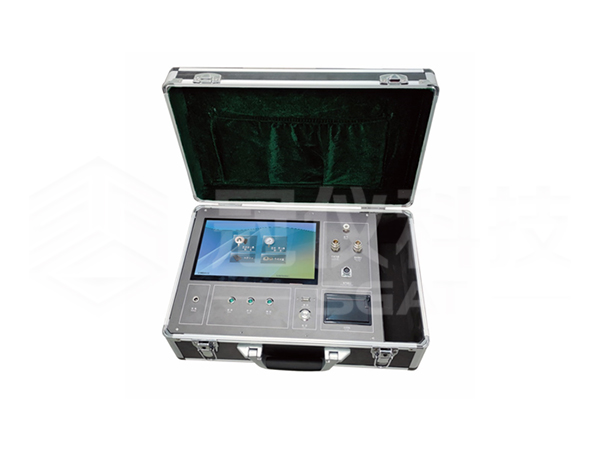

SGAT8761 SF6气体密度继电器校验装置，是一种智能化全自动的SF6气体密度继电器校验装置器。该仪器采用单周期指令微机技术，运行速度是普通单片机的70倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。

        本仪器是一种可在任意温度下对SF6气体的压力进行校验的便携式校验仪器，我们创新性的在内部集成了气体压力发生装置，使用时不再需要外接钢瓶等设备。相比于过去类似的产品，大大提高了数据的准确度和现场工况环境的适应能力。并且它也可以对SF6密度表、压力表进行校验。

        SGAT8761 SF6气体密度继电器校验装置可全自动完成校验过程，基本不产生对环境的污染，使用方便测量准确，中文菜单操作简单明了。

        密闭在容器中的气体压力是随着温度的变化而变化的,为了有个统一标准进行比对,我们通常把20℃的相对压力值作为标准值。密度表校验的时候就是根据压力和温度的对应关系将所测压力转换成20℃时的等效压力值,从而再进行比较。

闭锁回复值校验：

        在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。

报警回复值校验：

        给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。

超压回复值校验：

       给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。

报警值校验：

       在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。

闭锁值校验：

       给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。

超压值校验：

       给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。

1.仪器内部带有压力发生装置，校验过程中不需要另外使用SF6气体。也实现了SF6气体校验时的零排放。

2.继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。操作简便，超大触摸液晶屏，所见即所得式的简单操作。

3.仪器能对指针式和电子式密度继电器进行全自动校验。

4.密度继电器1 ~ 3 组接点的初始状态为任意形式（常开或常闭），可同时测量 1 ~ 3 组接点的响应值和恢复值，因而本仪器能适应所有的新、老式的密度继电器的全自动校验。

5.仪器采用10.2寸超大彩色液晶显示,电容触摸操作，汉字操作界面,使用简单方便；

6.测量时仪器同时显示当前压力、对应20℃时的压力、环境温度，解决了SF6密度继电器现场校验的难题。

7.测试过程为自动测量，避免了由于人为因素而产生的误差。

8.仪器可存储1000组测量数据并永久保存不丢失，使每一次测量都有追溯性。

9.仪器可通过USB接口将测试数据上传PC机，自动生成专用测试数据表格;也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据 。

10.仪器可以在任意环境温度下对常温压力表和密度表进行校验。

11.仪器管路全部采用进口快速接头，连接方便而且漏气率小。

12.仪器内部具有时钟功能，可随时对时钟进行修正。

13.仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。

14.仪器采用高精度压力传感器和世界先进的磁流体技术产品。

15.仪器配有多种开关过渡接头，多数开关可以实现不用拆卸进行校验。
