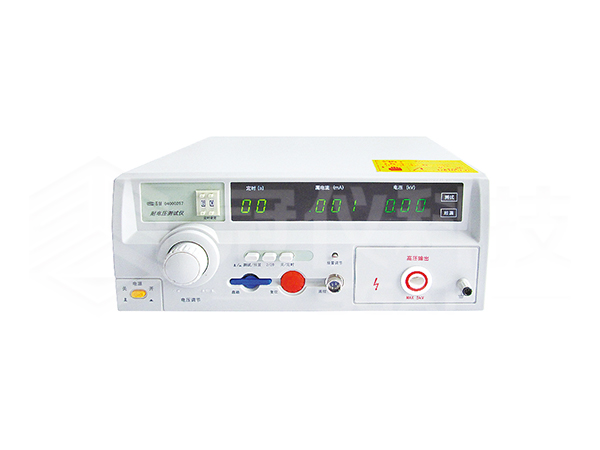

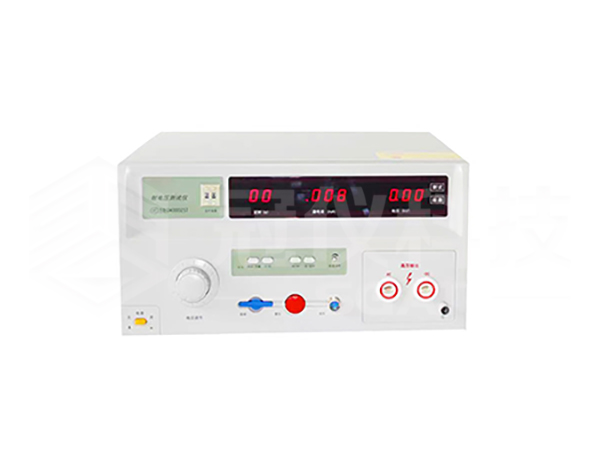

耐压测试仪是测量耐压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标，并可以作为高压源用来测试元器件和整机性能。SGATNY系列耐压测试仪是按照IEC、CSA、UL、JIS等国际国内的安全标准要求设计的，耐压输出1kV~50kV，漏电流0~200mA。适合各种家用电器、电源开关、电线电缆、变压器、接线端子、高压胶木电器、电机、医疗、化工、仪器仪表等，以及强电系统的安全耐压和漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。

       SGATNY耐压测试仪是在吸收、消化国内外先进耐压测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。测试电压、漏电流同时显示，功能丰富实用，可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失，同时可利用漏电流显示功能，扩展测量高压硅堆的反向电压、反向漏电流等，在技术性能和质量可靠性上处于国内领先水平。

     1、 电压测试范围：AC/DC：0~10kV                     电压准确度：5%FS；

     2、漏电流测试范围：AC：0~2mA、2mA~20mA、20mA~50mA三档

     DC：0~2mA、2mA~20mA          漏电流准确度：5%FS；

     3、漏电流报警值预置范围： AC：0.3~2mA／2~20mA／50 mA

     DC: 0.3~20mA（连续设定）

     4、 时间测试范围：1s~99s，连续设定和手动；

     5、容量：500VA

     6、输出波形：50Hz正弦波 AC ;  DC

     7、电源：198V～242V  AC    47.5 Hz～52.5Hz ；

     8、工作条件：环境温度0～40ºC、湿度：≤75% RH ；

     9、体积：390×400×200mm

    10、重量：15kg

    11、附件：高压测试棒一付、电源线一根、说明书一份、保修卡合格证一张。

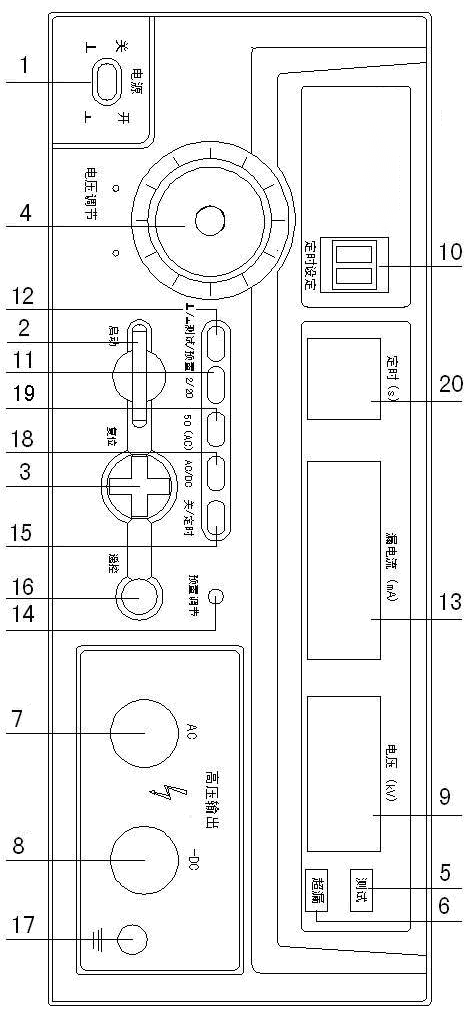

     1、电源开关；

     2、启动钮：按下时，测试灯亮，此时仪器输出高压；

     3、复位钮：按下时，测试灯灭，此时无高压输出；

     4、电压调节钮：调节输出电压的大小，逆时为小，反之为大；

     5、测试灯：该灯亮，表示高压已启动，灯灭则高压断开；

     6、超漏灯：该灯亮，表示被测物击穿，超漏为不合格；

     7、高压输出端：AC高压输出端；

     8、高压输出端：-DC高压输出端；

     9、电压表：输出电压指示；

    10、时间定时器：1s~99（999）s定时调节，可设定所需测试时间值；

    11、漏电流量程选择开关：切换漏电流量程，根据开关状态，分别为 0~2mA量程档、2mA~20mA量程档；

    12、漏电流预置/测试开关：按下开关，可设定漏电流报警值，弹出开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值；

    13、漏电流电流表：根据“漏电流量程开关”位置，相应指示0~2mA、2~20mA、50mA；

    14、漏电流预置调节钮：按下预置/测试开关，可设定漏电流报警值0.3~2mA、2~20mA、50mA；

    15、定时开关：按下开关，调节时间定时器可设定测试时间，弹出开关，定时器不工作；

    16、遥控插座：因为本机的输出电压较高，为保证操作人员的安全，遥控不配置；

    17、接地柱：连接测试接地地线用；

    18、电压转换开关：AC/DC转换开关，按下为“DC”测试，弹出为“AC”测试；

    19、漏电流50mA(AC)开关。

    20、时间显示1~99（999）s

     1、操作者必须戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电击；

     2、仪器必须可靠接地；

     3、在连接被测体时,必须保证高压输出为“0”及在“复位”状态；

     4、测试时,仪器接地端与被测体要可靠相接，严禁开路；

     5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；

     6、尽可能避免高压输出端与地短路，以防发生意外；

     7、测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判；

     8、排除故障时，必须切断电源；

     9、仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；

    10、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；

    11、仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，合格后，方可继续使用。
